国产精品亚洲欧美大片在线看,在线欧美中文字幕农村电影 ,国产精品VA在线播放,久久国产乱子伦精品免费午夜

活性炭國家專精特新“小巨人”企業(yè)活性炭產學研合作

全國免費咨詢熱線:400-000-1319

聯系我們
全國服務熱線:400-000-1319

電話:13570151199

傳真:020-39972520

郵箱:hanyan@hanyancarbon.com

地址:廣東省廣州市番禺區(qū)東環(huán)街番禺大道北555號天安總部中心30號樓6層

活性炭在流動反應器中裂解正十二烷
文章作者:韓研網絡部 更新時間:2022-3-10 16:03:02

  活性炭在流動反應器中裂解正十二烷

  高超音速飛行器在飛行過程中,由于摩擦熱,飛機表面溫度達到3300℃,導致結構變形、電子設備故障等嚴重問題。一般處理這類問題都是使用低溫或液態(tài)碳氫化合物燃料的各種冷卻技術,以減少高超音速飛行器的摩擦熱;诘蜏厝剂(例如液態(tài)氫)的方法由于這些燃料的低密度而需要具有相對高容量的儲罐,從而導致安全問題;钚蕴恳蚱浔砻娣e大、成本低和熱穩(wěn)定性高而被用于各種工業(yè)應用。也是是催化裂化反應的先進催化劑,與使用其他催化劑相比,使用活性炭的產品收率更高。這是一種基于負載燃料吸熱分解的冷卻技術,使用活性炭作為催化劑進行正十二烷的分解,將活性炭涂覆在金屬泡沫上,以最大限度地提高催化分解反應的散熱性。

  催化劑包衣程序的制備

  將金屬泡沫切成寬3毫米、長50毫米的塊,隨后在超聲波清洗器中用丙酮清洗15分鐘。用于ZSM-5涂層的漿料含有6%的二氧化硅粘合劑、12%的NH3-ZSM-5和82%的蒸餾水。用于活性炭洗涂的漿料含有1%的分散體、2%的二氧化硅粘合劑、2%的活性炭和95%的乙二醇。將每種漿料充分混合2小時。將制備好的泡沫金屬試樣浸入漿料中10秒,在2.5bar下吹氣,并在150℃的烘箱中干燥30分鐘。將干燥的金屬泡沫浸入相同的漿料中10秒,然后在烘箱中再次干燥30分鐘。對于HZSM-5和活性炭負載40mg催化劑的洗涂循環(huán)次數為5次和10次。NH3-ZSM-5沸石洗涂在泡沫金屬上在550℃下煅燒5小時以生成HZSM-5,并將活性炭洗涂在金屬泡沫上在400℃下煅燒2小時(進一步表示為活性炭/金屬泡沫)。

  掃描電子顯微鏡/能量色散光譜(SEM/EDS)分析

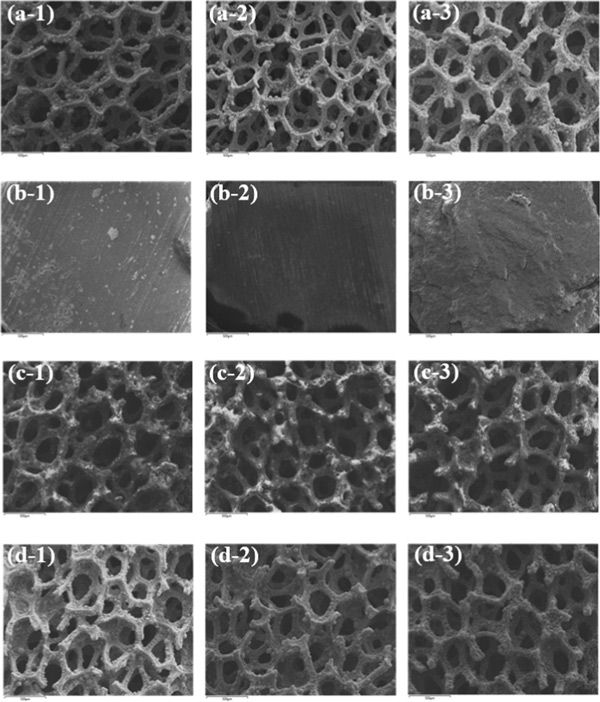

  反應前的催化劑反應后的催化劑(450℃)和反應后的催化劑(550℃)的SEM圖像在圖1顯示。催化劑形態(tài)沒有顯著變化。在450和550℃反應后,催化劑的穩(wěn)定性得以保持。如上所述,活性炭/金屬泡沫在550℃溫度下的散熱效果最高,產生的焦炭量最高。在這種情況下,需要弄清楚催化劑上的焦炭堵塞了金屬泡沫的孔隙。在圖1中確認了金屬泡沫的孔沒有被阻塞(圖d-3)。

  圖1:(a)金屬泡沫催化劑、(b)HZSM-5顆粒催化劑、(c)HZSM-5/金屬泡沫催化劑和(d)活性炭/金屬泡沫催化劑的SEM照片,反應前的催化劑(a-1、b-1、c-1、d-1)、450℃反應后的催化劑(a-2、b-2、c-2、d-2)、催化劑在550℃反應后(a-3,b-3,c-3,d-3)。

  正十二烷裂解反應的散熱器

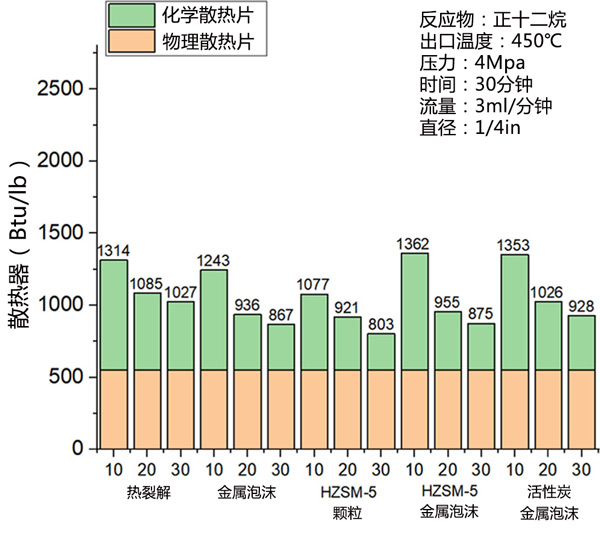

  熱裂解和催化裂解產生的散熱片-十二烷在圖2顯示,溫度為450℃,壓力為4MPa。由于散熱器與使用的飛機冷卻技術直接相關,因此應慎重考慮。測量的散熱器值在10分鐘內取平均值,通過將它們除以質量流量將瓦特轉換為Btu/lb單位。反應10分鐘后,HZSM-5/金屬泡沫和活性炭/金屬泡沫樣品的散熱片分別為1342和1353Btu/lb。兩種催化劑在10分鐘內都表現出高散熱片。僅金屬泡沫和HZSM-5顆粒的初始散熱器分別為1243和1077Btu/lb。僅涉及金屬泡沫的反應的熱沉低于熱裂解的熱沉。由于反應溫度低,泡沫不作為金屬催化劑并占據反應空間30分鐘。HZSM-5顆粒在反應的前30分鐘內導致最低的熱沉,因為氣體產率低且產生大量線性石蠟。相比之下,熱裂化的散熱器保持在高值30分鐘。因此,在低反應溫度下,酸和金屬催化劑均表現出低催化效率并占據反應空間。

  圖2:使用功率計在450℃溫度和4MPa壓力下每10分鐘反應測定的平均吸熱。

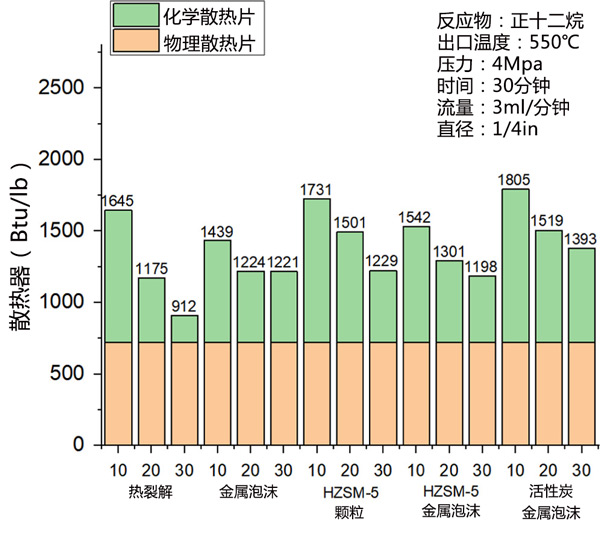

  在550℃溫度和4MPa壓力下正十二烷熱裂解和催化裂解過程中獲得的散熱器在圖3顯示。反應10分鐘后,活性炭/金屬泡沫和HZSM-5顆粒樣品的散熱片分別為1805和1731Btu/lb。由于氣體和液體的高屈服值,活性炭/金屬泡沫的散熱器在30分鐘內保持高位。HZSM-5/金屬泡沫和僅金屬泡沫樣品的散熱器分別為1542和1439Btu/lb。熱裂解的熱沉在反應初期為1645Btu/lb,并在反應的前30分鐘內迅速下降。請注意,實現高超音速飛行(8馬赫)的最小散熱器為1300Btu/lb。由于活性炭/金屬泡沫的散熱器在30分鐘內超過1300Btu/lb,因此這種催化劑具有商業(yè)化的潛力。

  圖3:在550℃的溫度和4MPa的壓力下,使用瓦特計估計每10分鐘反應的平均吸熱。

  活性炭對正十二烷在流動反應器內進行無催化劑的熱裂解、金屬泡沫催化的反應和涂有催化劑的金屬泡沫催化的反應活性炭/金屬泡沫樣品的最大散熱量為1805Btu/lb,其產氣率為72%。然而,這種催化劑也產生了35毫克的高焦炭量。得到的結果是活性炭/金屬泡沫體系獲得的散熱片和氣體產率值高于顆粒催化劑。

文章標簽:椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.

本文鏈接:http://www.zoobabu.com/hangye/hy1080.html

查看更多分類請點擊:公司資訊    行業(yè)新聞    媒體報導    百科知識

平潭县| 综艺| 乐亭县| 齐齐哈尔市| 岱山县| 临沧市| 荣昌县| 安新县| 台南县| 九龙城区| 锡林郭勒盟| 县级市| 当涂县| 延安市| 海伦市| 高安市| 于都县| 祁阳县| 陵水| 手机| 平谷区| 西青区| 佳木斯市| 玉树县| 宜都市| 梁河县| 阜南县| 桐乡市| 墨玉县| 阳春市| 郴州市| 天柱县| 且末县| 北流市| 隆昌县| 太仓市| 吉首市| 荆州市| 涞源县| 城步| 手机|
